只需要四个元件，利用IGBT还有变压器，我们就可以制作一个简易的逆变器。通过这个逆变器，我们就可以将12伏的直流电转变为220伏的交流电。接下来我们一起看一下它的制作方法。

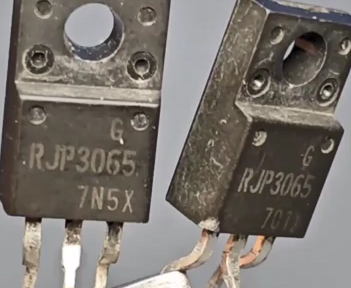

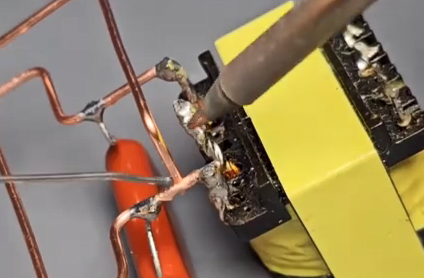

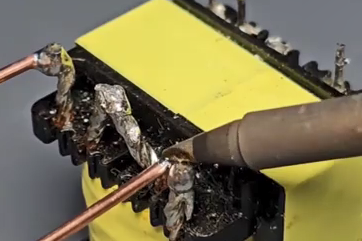

首先我们准备一个双12伏输出的开关变压器或者是公平变压器，将这个变压器双12伏线圈串联起来，然后分别在两个抽头上焊接上导线，用来连接电路。准备一个400伏以上U位法的CBB电容，将它并联在双12伏抽头的两端，准备两个3065IGBT，将这两个IGBT中间的引角及电极分别接到双12伏绕阻的两个抽头上。总共只需要这四个元件，我们就可以制作出逆变器了。接下来将剩余的电路连接上，两个IGBT的三角发射极是电路的负极，使用导线将这两个IGBT的发射极连接在一起，在使用导线分别将这两IGBT其中一个的三极跟。另外一个的集电极连接在一起，这个逆变压器是一个自机振荡电路，通过电容还有变压器电感线圈谐振，使这两个IGBT轮流导通驱动电路工作。这样一个简易的逆变器就制作好了，是不是非常的简单？两个IGBT的发射机是电路的接地端，用来连接输入电源的负极，输入电源正极VCC是连接变压器两个双12伏绕组的中心抽头。

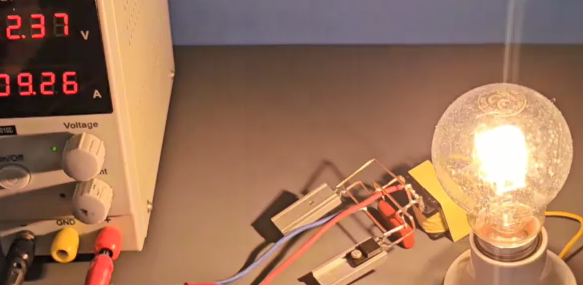

这里找了一个灯座，我们方便连接灯泡当做负载来测试一下负载的供电线。我们连接变压器原来的初级绕组，如果是公平变压器的话，就是它的220伏供电绕阻，如果是开关变压器的话，就是连接300伏直流电的初级绕阻。交流负载的供电线不需要区分正负极，最好再找两个散热器安装在IGBT上，避免这个逆变器高负荷工作导致IGBT发热损坏。最后我们再给它接上一个220伏的白炽灯泡，测试一下。逆变器的输入电源是12伏的直流电，输入电源的电流大小是取决于你使用的变压器功率大小以及使用的负载功率大小。比如你使用的是一个200瓦的力变压器，负载功率有100瓦，那么输入电源就需要选择12伏10安以上，不然连接上电路之后，电源就带不动负载了，接上12伏电源之后，负载可以正常工作。

这个逆变器，它属于方波逆变器，所以只能带容性负载或者是主性负载，如果是接感性负载，比如说电风扇，时间久了可能会导致电机损坏。接下来我们找一个节能灯测试一下，这个是属于容性负载，接上去之后也可以正常工作。对这个逆变器感兴趣的朋友也可以自己动手DIY一个。
