这是从报废空调上面拆下来的步进电机,其实我们只需要给它简单改造一下就可以变成一个手摇发电机,不需要内置电池就可以提供照明。接下来我给大家分享一下这个手摇发电机的

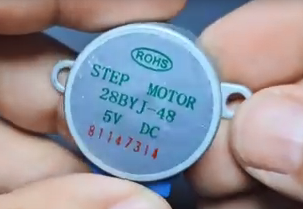

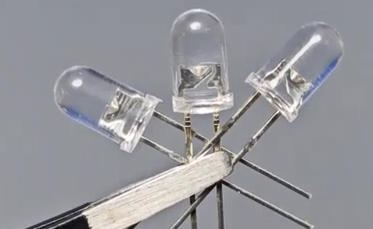

这是从报废空调上面拆下来的步进电机,其实我们只需要给它简单改造一下就可以变成一个手摇发电机,不需要内置电池就可以提供照明。接下来我给大家分享一下这个手摇发电机的制作方法。首先我们从报废空调上拆一个扫风步镜电机,接着准备几个白光led灯,我们将这些led灯接到步进电机的插头上,看一下这个步进电机到底能不能发电。接好led灯之后,我们用钳子转动电机的输出轴,可以看到转动的时候led灯会发光,说明能够产生电能。这个布进电机里面是有多组线圈组成的。

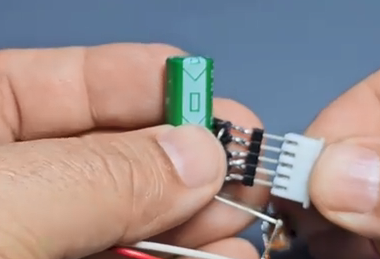

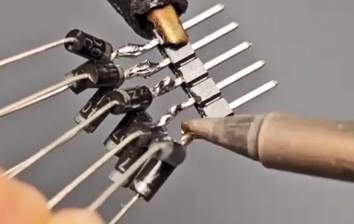

接下来我们需要准备若干个EN40072极管,这些二极管是用来整流的,我们以两个为一组将它们串联起来。接下来准备一个5帧的单排针,将串联起来的二极管公共端分别接到每个排针上。5个排针都需要焊接一组二极管,这些二极管的首尾再并联在一起,正极接正极,负极接负极。接着准备一个2.7伏10F的超级电容,将电容的负极接二极管的负极,电容的正极接二极管的正极。

这个电容是代替锂电池用来储能的,也可以多并联几个增加容量。接下来将排针接到步进电机的插头上,这几组二极管可以对步进电机里面多组线圈进行整流,提高它的输出功率。接下来我们在输出轴上装上一个摇靶测试一下,在电容两端接上万用表,看一下电容的电压,通过转动摇就可以发电,万用表上面的电压也在缓慢的增加,但是发电产生的电压比较低,不足以点亮led灯。所以接下来我们需要制作一个升压电路,准备一个天氧体磁环,然后再使用直径0.3mm的气泡线绕至线圈,像这样总共绕30圈,并且引出它的中心抽头,也就是两组15圈的线圈,准备一个BC五十七三极管,将3。极管的一角接线圈的其中一个抽头,准备一个220欧的电阻,将电阻的一端接三极管的二角电阻另外一端接线圈的另外一个抽头,接下来将三个led灯并联在一起,正负极接上导线,方便连接。

Led灯的正极接三极管的一角,负极接三极管的三角,准备一个波动开关,用来当做电源开关,将它串联进线圈的公共端,开关的另外一端接电容的正极,三极管的三角接电容的负极。这样一个简单的加入小头升压电路就制作好了,通过这个电路对电容上面的电压进行升压,然后再提供给led灯,这样我们就不需要费劲的摇动把手,使这个输出电压达到二点多伏才能使led灯点亮。现在这个手压发电照明灯就基本上制作好了,最后,我们只需要给它制作一个合适的外壳就可以了。这里使用的3D打印机打印出了一个合适的外壳用来安装。这个发电机有了外壳,既可以方便安装电路,也可以方便使用的时候握持。

如果你手上刚好也有报废的空调,对这个手摇发电照明灯也感兴趣的话,可以自己用上面的步进电机DIY一个。
